Max. diameter of work: | 625mm | Concave (at dia.160mm): | 0.6mm |
---|---|---|---|
Convex (at dia. 160mm): | 0.6mm | Capacity of Coolant oil: | 1300L |
Max. Flowrate of Coolant oil: | 1130L/min | Overall dimensions: | 2880mm×1237mm×2622mm |
Net weight: | 5300kgs | ||
ハイライト: | 高周波焼入れ装置,ギヤ高周波焼入れ機械 |

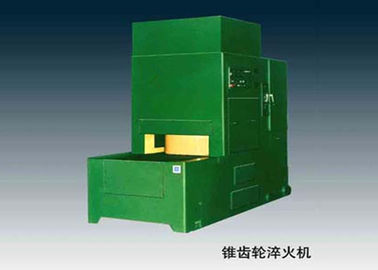

構造機械類、最高ギヤ直径 625mm のための斜めギヤ高周波焼入れ機械
速い細部:
この機械は一種の自動車の、構造機械類、トラクター、冶金の機械類および他の企業で使用される斜めギヤを癒やすための熱処理装置です。 熱処理が管理された、効果的に改良されてかもしれなかったおよびギヤの質は高められるかもしれません後癒やされた部品のゆがみ。 同時に、平らな部分はまたこの機械で堅くなり。
記述:
機械は PLC の制御システムが装備されています。 工作物のローディングおよび荷を下すことを除いて、機械は自動的に作動させることができます。 電気および油圧制御は自動癒やす周期で操作のために正確さを高め、癒やされた部品の質を安定させるために使用されます。
機械の仕事台は(より低いの死にます)油圧制御によって工作物のローディングの位置と働きの位置の間で、熱される工作物を癒やす温度に機械の働く位置に移し、癒やす操作を終えるために機械のそれらを次々に冷却するために動きます。
クイック チェンジ装置は機械(YA9060)で上部のために利用できます死にます(外リングおよび内部リング)。
癒やす質を保障し、工作物のゆがみを制御するため、機械は次の建設上の特徴とあります。
(調節可能な個人)は外リング、内部リングおよび穴からの癒やすこと、圧力癒やされる部品の異なった部分に適用されるかもしれませんとき。
圧力は固定圧力か調節可能で脈打つような圧力として選ぶことができます。
凹面及び凸の設定は 510mm (より低い死んで下さい)の直径内の仕事台で可能です。
別の流量および時間の設定との癒やす操作の間に、異なったステップの冷却オイルは供給することができます。 20 ポイントはエンド ユーザーの植物の機械のオンライン動作を促進して PLC システムで利用できます。
特別外リングで死にます、内部リングおよび穴のエキスパンダーは癒やされるべき部品の異なった次元そして構造に従って機械のために装備されているかもしれません。
指定:
最高。 仕事の直径 |
mm |
625 |
棒を押すエキスパンダーの土台表面とより低いの座面間の間隔は死にます |
||
最高 |
mm |
280 |
最低 |
mm |
250 |
より低いの内部及び外リングそして座面の土台表面間の間隔は死にます |
||
最高 |
mm |
165 |
最低 |
mm |
140 |
より低いで凹面及び凸調節のための直径の範囲は死にます |
mm |
Φ160-Φ510 |
凹面(dia.160mm で) |
mm |
0.6 |
凸面(dia. 160mm で) |
mm |
0.6 |
最高圧力 |
||
外リング |
kg |
7500 (価値)圧力 guagee のゲージ) |
内部リング |
kg |
7500 |
エキスパンダー |
kg |
3500 |
冷却剤オイル |
||
容量 |
L |
1300 |
最高。 流量 |
L /min |
1130 |
電動機 |
||
油圧ポンプ |
Kw rpm |
4 1440 |
冷却ポンプ |
Kw rpm |
7.5 2900 |
全体寸法(L×W×H) |
mm |
2880×1237×2622 |
純重量 |
kg |
5300 |
荷箱 |
mm |
3850×1900×2650 |
総重量 |
kg |
6000 |
