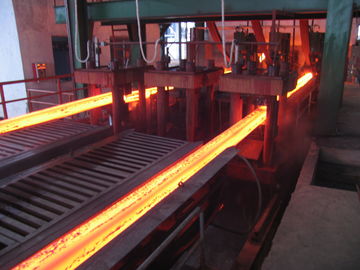

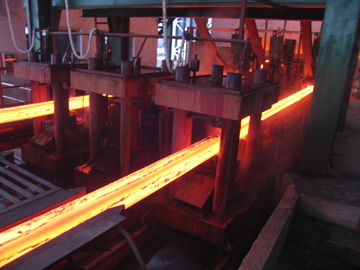

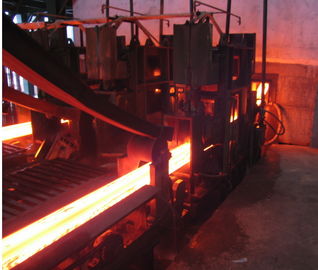

ハイライト: | 鋼片の連続鋳造機械,鋼鉄投げる機械 |
---|
水平連続鋳造機
計量ノズル、オープンキャスティング
半径:4-8m
ストランド番号:1-8ストランド
ISO認証を取得
設備製造コストを最小限に抑えながら、1〜8ストランドの高品質連続鋳造機を製造できます。ユーザーの製鋼能力、ビレットサイズ、鋼種、および鋼のグレードに応じて、最新のビレット連続鋳造機を設計、製造できます。ユーザーのフィールド条件。
1.基本的なスタンバイ技術パラメータ:
鋼ビレット鋳造機半径 |
4メートル |
ストランド量 |
2ストランド |
取鍋サポートタイプ |
取鍋タレット、取鍋車、取鍋マウント |
タンディッシュキャリッジ |
セミポータルクロススライディング機能 |
鋳造方法 |
計量ノズル、オープンキャスティング |
二次冷却 |
水冷、1つの調整回路 |
引き抜き矯正機 |
合計5ローラー、プログレッシブストレートニング |
ロールテーブル |
チェーングループ集中ドライブ |
ダミーバー |
剛性、自動適応ダミーバーヘッド付き |
ビレットカット |
手動切断 |
ビレット運搬 |
グループ集中型ライブローラーテーブル |
冷却バンクタイプ |
シンプルな冷却ベッド |
2.鋼ビレットCCMの技術的プロセスの説明と容量
誘導炉:
公称容量 |
15T |
タップからタップへのサイクル |
60分 |
炉の量 |
2セット |
生産能力
営業日 |
330日/年 |
1日あたりの平均炉数 |
24 /日 |
生産能力 |
100,000トン/年 |
3.鋳造速度、生産性、ストランド量
R4m半径鋳造機は、さまざまな仕様の鋼グループ、最大鋳造速度を鋳造できます
以下のとおりであります:
鋳造断面積(mm) |
80×80
|
100×100
|
120×120
|
鋳造速度(m / min) |
3.0 |
2.8 |
2.62.6 |
番号。 |
ビレット サイズ |
鋳造速度 |
(トン) |
毎日の出力 24時間 (トン) |
年間生産量(330日) (トン) |
1 |
80×80 |
3.0m /分 |
7.42 |
178 |
58,766 |
2 |
100×100 |
2.8m /分 |
10.81 |
259。 |
85615 |
3 |
120×120 |
2.6m /分 |
15.69 |
377 |
124,266 |
計算結果は生産の理想的な状態ですので、ご自身の実情に合わせてお願いします
調整。
鋼種 |
鋳造グレード(m / min) |
有効変形速度(ε) |
許容変形 レート(εmax) |
ストレート炭素鋼 |
1.8〜2.5 |
計算表を参照してください |
0.25 |
低合金鋼 |
1.3〜2.0 |
計算表を参照してください |
0.15〜0.2 |
4.CCM機器部品リスト
いいえ。 |
マシン名 |
重さ |
単位 |
量 |
|
Ⅰ |
機器本体 |
|
|
|
|
1 |
取鍋車 |
5T×2 = 10T |
セットする |
2 |
|
2 |
タンディッシュキャリッジ |
2T×2 = 4T |
セットする |
2 |
|
3 |
タンディッシュ |
1.4T×2 = 2.8T |
ペック |
2 |
|
4 |
モールド100×100 |
0.53×2 = 1.06T |
セットする |
2 |
|
5 |
モールドローラー |
0.01×2 = 0.02T |
セットする |
2 |
|
6 |
モールドカバー |
0.1T×2 = 0.2T |
セットする |
2 |
|
7 |
金型発振器 |
1.5T×2 = 3T |
セットする |
2 |
|
8 |
二次冷却スプレーチューブ |
0.5T×2 = 1T |
セットする |
2 |
|
9 |
二次冷却ガイドパーツロール |
0.5T×2 = 1T |
セットする |
2 |
|
10 |
二次冷却船外蒸気排水システム |
1.1T |
セットする |
1 |
|
11 |
引き抜きおよび矯正機 |
6T×2 = 12T |
セットする |
2 |
|
12 |
ダミーバー |
0.9T×2 = 1.8T |
セットする |
2 |
|
13 |
ダミーバーストレージデバイス |
0.7T×2 = 1.4T |
セットする |
2 |
|
14 |
カットする前にテーブルを転がす |
1.5T×2 = 3T |
セットする |
2 |
|
15 |
シンプルな冷却ベッド |
1.2T |
セットする |
1 |
|
16 |
ビレットヘッドとカットオフスラグ収集システム |
0.5T |
セットする |
1 |
|
17 |
ロールロード |
1.5T×2 = 3T |
セットする |
2 |
|
18 |
ビレット発信ローラー |
1.5×2 = 3T |
セットする |
3 |
|
19 |
スチール製横シフト機 |
3T |
セットする |
1 |
|
20 |
火炎切断機 |
1T×2 = 2T |
セットする |
2 |
|
21 |
油圧ステーションシステム |
1.6T |
セットする |
1 |
|
22 |
水冷ステーション |
1.6T |
セットする |
1 |
|
23 |
スチールプラットフォーム |
45T |
|
1 |
|
Ⅱ |
3つの電気システム |
|
|
||
1 |
電気制御装置 |
|
セットする |
1 |
|
2 |
シーンメーター |
|
セットする |
1 |
|
3 |
コンピューターシステム |
|
セットする |
1 |
|
Ⅲ |
設置材料 |
|
|||
1 |
電気楽器システムの素材 |
1T |
セットする |
1 |
|
2 |
油圧配管システムの材料 |
1T |
セットする |
1 |
|
3 |
冷却水システムの材料 |
1T |
セットする |
1 |
|
Ⅳ |
オフライン機器 |
|
|||
1 |
金型修理可能 |
|
セットする |
1 |
|
2 |
モールドサポートスタンド |
|
セットする |
1 |
|
3 |
ペアアークテンプレート |
|
ペア |
2 |
