鋼鉄連続的な鋳造物の鋼片、R8m 5 の繊維、ひしゃくタレット

Steel Continuous Cast Billets , R8m 5 Strands , Ladle Turret
Steel Continuous Cast Billets , R8m 5 Strands , Ladle Turret Steel Continuous Cast Billets , R8m 5 Strands , Ladle Turret

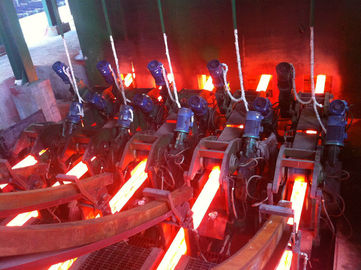

大画像 :  鋼鉄連続的な鋳造物の鋼片、R8m 5 の繊維、ひしゃくタレット

商品の詳細:
起源の場所: ウーシー、中国(本土)
ブランド名: HAIJUN
モデル番号: R8M 5strands
お支払配送条件:
最小注文数量: 5 つの繊維
パッケージの詳細: 容器
受渡し時間: 5 か月
支払条件: トン/ Tは、リットル/℃
供給の能力: 30 の繊維 1 年ごとの CCM
詳細製品概要
ハイライト:

鋳造設備をダイ

,

圧力がダイカスト

鋼鉄連続的な鋳造物の鋼片、R8m 5 の繊維、ひしゃくタレット

速い細部:

連続的な鋳造物の鋼片

半径: 4-8m

繊維数: 1-8 の繊維

ISO の証明を使って

記述:

1. 基本的なスタンバイの技術的な変数:

鋼鉄鋼片の鋳造機械半径

8m

繊維の量

5 つの繊維

ひしゃくサポート タイプ

ひしゃくタレット

ひしゃくタレット

まっすぐな腕のタイプ

タンディッシュ車

ハイ・ロー トラック ドライブ、十字の滑走機能

鋳造方法

ノズルをメーターで計って、鋳造、鋳造粉を開けて下さい

二次冷却

ガスおよびの繊維ごとの 2 調節回路水冷

機械をまっすぐにする回収

全く 5 ローラー、進歩的なまっすぐになること

ロール テーブル

チェーン グループによって中心にされるドライブ

模造棒

、自己調整模造棒頭部と堅い

鋼片の切断

自動フレーム切断機械

鋼片の運搬

グループによって中心にされる生きているローラー テーブル

冷却銀行タイプ

方法を滑らせて、鋼鉄機械を移して下さい

2.鋼鉄鋼片 CCM の技術的なプロセス記述そして容量

誘導加熱:

わずかな容量

60T

蛇口に蛇口周期

45min

炉の量

1set

生産能力

仕事日

330 日/年

毎日の炉の平均数

24/day

生産能力

600,000~800,000t/year

3. 鋳造の速度、生産性および繊維の量

R8m の半径の鋳造機械は次の通り異なった指定、最高の鋳造の速度の鋳造物鋼鉄グループありますできます:

投げる部門別区域(mm)

180x180

200×200

220×220

鋳造の速度(m/min)

1.6

1.8

2.0

いいえ。

鋼片

サイズ

鋳造の速度

一時間毎の出力

(トン)

毎日出力

20hour

(トン)

年産(300days)

(トン)

1

180×180

1.6m/min

21.98

439

131,700

2

200×200

1.8m/min

27.13

543

162,900

3

220×220

2.0m/min

36.47

729

218,700

計算の結果は調節の自身の実際の状態に従って生産の理想的な状態、です。

鋼鉄等級

鋳造の等級(m/min)

有効な変形率(ε)

正当な変形率(最高ε)

まっすぐな炭素鋼

1.8~2.5

計算のテーブルを参照して下さい

0.25

低合金の鋼鉄

1.3~2.0

計算のテーブルを参照して下さい

0.15~0.2

4. CCM 装置の部品表

装置の名前

重量

モデルおよび指定

単位

1

ひしゃくタレット
油圧ドライブ、重みづけの印の腕の負荷 120T、

46T

セット

1

2

タンディッシュの arriage
高低の足

10×2=20T

セット

2

3

タンディッシュ

6×2=12T

セット

2

4

スラグ鍋

1.5T

セット

1

5

鋳造操作
片持梁を囲みます

0.2×5=1T

セット

5

6

150×150 型
R8、length900

0.57×5=2.85T

セット

5

7

型カバー

0.1×5=0.5T

セット

5

8

装置を振動させて下さい

3.4×5=17T

置いて下さい

5

9

収集管に吹きかけて下さい

0.4×5=2T

置いて下さい

5

10

方向ローラー

0.2×5=1T

セット

25

11

堅い模造棒

2.3×5=11.5T

セット

5

12

模造棒記憶装置

1.4×3=4.2T

セット

5

13

まっすぐになること
回収機械

6×5=30T

セット

5

14

まっすぐになること
回収機械
共通ベース

4T

セット

1

15


せん断のアプローチのローラー

周波数制御、水冷

3.5×5=17.5T

セット

5

16


フレーム切断機械

3×5=15T

セット

5

段階への赤外線
長さの設定

セット

1

17

コレクションの切断
ヘッド装置および掛かる鍋

1T

セット

1

18

ローラーを切った後
周波数制御、水冷

3.5×5=17.5T

セット

5

19

Knockout ローラーのⅠ
周波数制御、水冷

3.5×5=17.5T

セット

5

20

Knockout ローラーのⅡ

3.5×5=17.5T

セット

5

21

冷却ベッドのローラー

4×10=40T

セット

10

22

ギヤ機械を傾けること

8T×5=40T

セット

5

23

転移の鋼鉄機械
12m の長さのため

33T

セット

1

24

鋼鉄機械を指します

35T

セット

1

25

ステップ冷却ベッド

126T

セット

1

26

コレクションの冷却ベッド

30T

セット

1

27

足車ボディ冷却装置

8T

セット

1

28

足車カバー

10T

セット

1

29


ガスの源プロセッサ
取り引きの器械のガス

セット

1

30

鋼鉄プラットホーム

200T

セット

1


蒸気の換気扇

2T

セット

1


Hydrauli の潤滑、空気システム

1

ホストの油圧場所

5T

セット

1

2

Knockout 油圧場所
ギヤ機械を傾けるため

3.5T

セット

1

3

油圧持ち上がるテールゲート

1T

セット

3

4

中心にされたグリースの潤滑の場所

ディストリビューターおよびオイル管を含んで下さい

置いて下さい

6

5


油圧配管

管の部品を含んで下さい

置いて下さい

1

6


潤滑の配管

セット

1


CCM 3 電気

1

作動の場所

2

ソフトウエア パッケージ

3

PLC

セット

2

5

インバーター
